2017年10月31日火曜日

ウォーキングコースと自宅外気のイソシアネート・TVOC測定

 昨日に続いて今日は早朝のウォーキング(約5km)時に測定器とGPSロガーを持って広域のイソシアネートやTVOC分布を測ってみます。その後、自宅1階の外気を夜まで連続で測ってみます。

<測定結果>


 ウォーキングのコース上では、2カ所で1ppbと0.5ppbのイソシアネート基を検出した。この2カ所は良く柔軟剤のきつい臭いがする場所である。その他の場所もデジタル値はゼロ(測定下限の0.4ppb未満)であるが、一番下のテープ画像の様にテープは反応しており、住宅街ではイソシアネート基が途切れる事無く存在する事を示している。



 その後の自宅1階の外気では、9時ごろまで0.4~0.7ppbのイソシアネート基が出ていたが、その後測定値はゼロ(測定下限の0.4ppb未満)が続いた。しかし、テープ画像をチェックすると、最初から終りまで途切れる事無く赤い丸の反応跡が認められる。この事は、イソシアネート基がレベルは低いが途切れる事無く我が家を包んでいる事になる。

 また、9時ごろを境として風向きが変わっており、北~北北西の風の朝早い時間に強度が高くなっている。

 なお、2段目のテープで隙間が空いているのは、エラーでテープが空送りされた為である。エラーの内容は光電センサーのレベル異常で、テープが使用できないと判断して空送りされたのであるが、テープの色には異常が無かった。直射日光が差し込んでいたので日光でセンサーが影響を受けたと推定される。以後、この部分を遮光してからはエラーは出ていない。

<テープ画像>




    ↓センサー部に日光が差し込んでテープが空送りされた




 もう少し同様の観測を続けてみる事にします。

2017年10月30日月曜日

住宅が混み合っている所では木枯らし一番の中イソシアネートが検出される

 台風が過ぎ去った北風の強風の中、用事で出掛けるのでイソシアネートとTVOC測定器を持って出かけました。

 自宅→郵便局→ショッピングセンター→コンビニ→自宅の経路で歩きましたが、自宅を出た途端に1.2ppbのイソシアネートが観測されました。この値は米国の工場等の管理値であるACGIH許容限度1ppbを越えています。

 その後、臭いがしてもイソシアネートは検出限度0.4ppb未満でした。郵便局やショッピングセンター内でもTVOCは上昇しましたが、イソシアネートは検出しませんでした。

 ところが、ショッピングセンターの建物を出て駐車場に来た途端に臭いは感じないけど0.7ppbが出ました。ここは後で地図を見ると、風上の北側に住宅が密集していました。

 コンビニ内ではTVOCが高いですが、イソシアネートは検出されませんでした。

 ところが自宅に近づき、いつも柔軟剤の臭いが立ち込めるエリアに入ると、今回は臭いを感じませんがイソシアネートが検出され、自宅の前まで続きました。自宅の玄関を入るとゼロに落ちました。

 臭いの成分とイソシアネートの伝搬特性は異なる様で、臭いの強さとイソシアネートの測定値は一致しません。イソシアネート自体は臭いを感じたら生命の危険が有るレベルなので、臭いはあてになりません。

 このところ雨が続いたり強風が吹いたりして新規に吸い込む量が減って、蓄積した化学物質がだいぶ減った様で、今日は曝露される時間も短くマスク無しで平気でした。

 今日は強風で低湿度という環境で、イソシアネートの場所がはっきりと出ました。

<測定データ>





















<イソシアネート基に反応したテープ>赤い丸の部分


2017年10月23日月曜日

雨の日でも臭いが無い日でも油断大敵:柔軟剤の被害

 前日(10/17)の17:15に玄関ドアを開くと外は柔軟剤の石鹸臭が立ち込めています。北風なので北の方へ歩いて発生源をたどると、発生源の家側はさほど強くなく、道路を隔てた反対側の家のブロック塀寄りは強い臭いがしています。

 おそらくブロック塀に阻まれて臭い物質がそこに溜まるせいと思われます。そして低くなっている道路を伝って我が家まで数十m流れてきます吹き溜まりになっている我が家の車庫はいつも臭い物質が溜まってすさまじい臭いです。

 次の日はイソシアネートやVOC濃度が上がる事が予想されるので、準備をしておいて早朝から測定してみることにします。また、その次の日は雨の予報なので、雨の日の様子も見てみることにします。

試験日時:2017.10.18(水) 4:30~21:52(17時間22分)
       ~10.19(木) 5:46~21:48(16時間2分)
天気:(10/18)深い霧→晴れ/曇り→雨
   (10/19)一日中雨

<臭いと症状>
10/18(水) 朝起きた時は体調良好で目やにも出ていない。外の臭いも無し。
       7:40 晴れて来たら玄関外は柔軟剤の薬臭い臭いがする。
       8:40 我が家の北東側は柔軟剤の石鹸臭が帯状に流れている。
       9:00 車庫はすごく臭い(吹き溜まりで葉っぱが良く溜まる所)

10/19(木) 朝から雨で無風状態。玄関外は臭い無し。目やにが出ている。
       近所で洗濯物が出ている家は無い。しかし、北北東側の発生源の家の
      周囲は石鹸臭の柔軟剤臭がして隣家まで来ている。我が家では感じない。
       13:20 室内で喉が痒く咳が出始める。雨だが空が明るくなった。
       13:55 車庫は酸っぱい石鹸の柔軟剤臭が立ち込める。北風が吹く。
       16:42 雨本降り。
       20:20 雨でも車庫は柔軟剤の酸っぱい臭い。

<10/18の測定結果>


 1ヵ所だけ0.6ppbが出ているが、深い霧の時はイソシアネート基はほとんどゼロ(検出限界以下)である。霧が晴れて日が照って来ると1ppbまで上昇した。上昇部では臭いを感じている。近所の洗濯物が一斉に外に干されたせいか?
 昼頃から風が強くなるとレベルが下がり、夕方になると上昇を始め一旦下がったあと上昇している。この様なパターンが多いのは、夕食準備と風呂の後の換気扇で室内の成分が排出されているせいか?
 TVOCは風が強くなると共に減少している。

-NCO(イソシアネート基)に反応したテープ









<10/19の測定結果>



 雨の日は洗濯物が外に干されていなくても意外な事にイソシアネート基の値が高く、レベルが落ちる事無く続いている。雨の日でも咳が出たり頭痛がする時が有るのはこのせいか?
 VOCのレベルは良好である。(朝方だらだらと落ちているのはVOCの高い室内空気から外気に切り替えた測定器の応答が遅いため)

 朝方北風なので北の方へ歩くと、隣家から北は石鹸臭い柔軟剤臭を感じる。発生源の家の北側を過ぎると臭いは消える。臭いは北側の換気口から排出されていると思われる。約40mに渡って道路沿いに臭いを感じる。

-NCO(イソシアネート基)に反応したテープ



ここでテープを古い物と交換したが、テープによる変動は認められなかった。色も同等だった。





 10/23(月)10:30頃、台風一過で家の前の道路の落ち葉を掃くと、我が家の前が一番多く、車庫の車の脇にも沢山溜まっている。
 臭い物質もやはり空気の流れと関連しているのか。ガスというよりもっと大きな物質で吹き溜まりに溜まる物質ではないか?そして、窓を閉めると数分で無くなる(別の物質に変わる)物質が原因ではないか?例えば、繊維から離れた、崩壊時間が長い物から短い物までずっと臭いが出続ける様に制御されたマイクロカプセルが我が家に流れ続けているか?

2017年10月21日土曜日

選挙(期日前投票)は臭くて大変

 選挙当日は台風の影響で雨が激しくなる予報です。このため初めて期日前投票に行ってみることにしました。皆同じ事を考えると思うので混雑を予想して出かけました。

 11時頃に投票場所に着くと案の定すごい待ち行列です。もっと驚いたのは、待合室の柔軟剤臭のひどさです。活性炭のマスクをしていても強い臭いがします。諦めて帰って出直す事にしました。

 午後1時頃になると咳が出始めて止まらず、昼寝をしたら2時間半も寝てしまいました。起きた時は咳は出ませんでしたが、窓が開いているトイレに行くとセキが出ます。

 18時半頃早い夕食を済ませて、空いているであろう夕食時を狙って再度期日前投票に行きました。投票待ちの列に並ぶと、新品の活性炭マスクも効かず柔軟剤臭い。暫くすると喉が痒くなり咳が出始めました。せっかく並んだので、そのまま我慢して30分も待たずに投票することが出来ました。

 しかし、19時頃になると目が痛く複視がひどくなりました。21時頃には体がだるく、新聞の字が読みづらい状態になり、PCの画面文字も判読できない状態に。

 翌朝起きると、写真の様に目の周りに目やにが付いています。以前、もっとひどかった時は、夜中に涙が流れていて目が覚めて、朝起きると目の周りがべたべたしていた事も有ります。一旦この様な目の症状が出ると、4~5日は複視が続きます。治ると新聞の小さなルビも平気で読める位に治ります。

 しかし、我が家は毎日柔軟剤臭がする状況なので、治っている暇が無いのが現状です。誰も居ない山の中に避難するしかないのか。

2017年10月16日月曜日

2階自室に入って来るイソシアネートとTVOCを自動測定(4日目)

 1日目(9/30へリンク)と同じ要領で今日は朝から夜まで2階自室の窓を30cm開けて網戸越しに測定機器を動かしてみました。但し、深夜はポンプ音がうるさいと山の神が怒るので停止します。また、試験の終わりには
①30cmの窓の開口部から室内にどれくらいのイソシアネートが侵入するか
②窓を閉めたらどうなるか
を測定してみました。

試験日時:2017.10.03(火) 6:40~21:45(所要15時間5分)
天気:雨上り、無風、18℃、84%(正確でない)、1,015.8mb・・・4:10現在
   曇ったり晴れたり/一時雨

<測定方法>
・基本的な測定については1日日の測定を参照して下さい。

・窓を30cm開いて室内に侵入するイソシアネート測定
窓30cm開き、部屋の中80cm奥で測定












同上で雨戸と窓を閉めて測定



















<測定結果>
・窓開状態での測定値


 8時過ぎに雨が降り始めるとTVOCが急に上昇してその後夕方までかかってゆっくりと減少していった。一方イソシアネート基は雨の後の晴れ間で上昇し、その値が夜まで続いた。ピークは一時1.7ppbで、1.5ppbが継続している。この値はACGIHが定める作業環境許容濃度値の1.5倍(8時間労働の許容値)である。
 11時半頃には頭痛がしてきて、室内でも活性炭のマスクをした。

・室内への侵入と窓締め





















 30cm窓が開いた状態で80cm室内に入った地点では、窓際1.5ppb→1ppbと減少はするが入って来る。しかし窓を閉めるとゼロ(測定限界の0.4ppb未満)となる。我が家では窓や換気口をトイレと風呂場・台所を除いて全て閉め切っているが、その効果が測定で確かめられた。
 しかし、洗濯物を干す時や出入りで窓や玄関を開けざるを得ない。また台所も換気扇の空気取入で換気口を開けざるを得ない。以前実験中に妻が帰ってきて玄関ドアを開いたら、玄関に置いた測定器が反応した。風呂場に近い洗面所やトイレの中、台所でよく咳が出たり頭痛がしたりするので、今度その場所でも測ってみたい。
<ケミカセット テープのイソシアネート基反応画像>




                                   開始


                               終了

 測定開始の6:40~6:56の約20分はMax4.2ppbが記録された。しかしテープの変色はさほどでもない。暖かい室内にあった測定器に外の冷え込んだ空気を吸い込んだ為の湿気により光学センサーが影響を受けた可能性が高い。上のグラフでは6:40~7:00のデータは除いている。測定開始時にいきなり高い値が出た場合は、テープの反応を確認する必要が有る。

以上

2017年10月15日日曜日

2階自室に入って来るイソシアネートとTVOCを自動測定(3日目)

 1日目(9/30へリンク)と同じ要領で今日は早朝から夜まで2階自室の窓を30cm開けて網戸越しに測定機器を動かしてみました。但し、深夜はポンプ音がうるさいと山の神が怒るので停止します。また、試験の終わりには
①30cmの窓の開口部から室内にどれくらいのイソシアネートが侵入するか
②窓を閉めたらどうなるか
を測定してみました。

試験日時:2017.10.02(月) 6:08~21:44(所要15時間36分)
天気:曇り、南微風、18℃、81%(正確でない)、1,015.7mb・・・4:10現在
   曇り一時晴れ後雨

<測定方法>
・2階の窓を30cm開いて網戸越しに測定。
・終わり際に測定器を80cm部屋の中に後退させ、部屋に侵入してくるイソシアネートを測定。その後、窓を閉めてイソシアネートの変化を見る。

測定風景
イソシアネート基に反応したテープ
(測定器のカバーを開いて撮影)





















<測定結果>
・窓開状態での測定値と症状























 窓を30cm開けて網戸を通して部屋に入って来るイソシアネート基の合計が、TDI換算でMax1.5ppb観測された。今日もほとんどの時間、ACGIHの作業環境許容濃度値1ppbを越えており、管理された工場よりひどいレベルである。
 この日は朝6時半頃には部屋に柔軟剤臭が入って来ていて、アラーム1(1ppb以上)がけたたましく鳴っていた。8時40分頃には1階の台所で頭痛がしてきて活性炭のマスクをしたが、10:25には1階の和室でマスクをしていても咳が出た。また、昼食中にでマスクを外していたら12:20には咳や頭痛がして、食事が終わり次第マスクをした。
 13:15には喉が痒く咳が出て頭痛もするので、マスクをしたまま昼寝をした。約1時間後に目が覚め、咳は治まったがまだ頭痛がした。
 16時の保育園のお迎えに車を運転すると、複視がひどくセンターラインや路側帯が2本ずつ見える状態で、スピードを落とし慎重に運転する。
 19:52に玄関の外に出ると、雨上りだが薬臭い柔軟剤の臭いがする。20:40には室内の階段まで臭う様になった。雨が降っても、多少の雨ではイソシアネートは減衰しない。


・室内への侵入と窓締め























 室内では窓を開いていても測定下限の0.4ppb未満に落ちている。但し、他の窓は閉めた状態で風の通り抜けが無い状態です。また、今回時間が短いので、再度次の日に確認することにします。


<ケミカセット テープのイソシアネート基反応画像>




                                  開始










           終了
 テープはイソシアネート基に反応しており、光学センサーやA/D変換部の異常が無い事を確認した。

明日10/3の測定に続く

2017年10月13日金曜日

2階自室に入って来るイソシアネートとTVOCを自動測定(2日目)

 1日目(9/30へリンク)と同じ要領で今日は早朝から夜まで2階自室の窓を30cm開けて網戸越しに測定機器を動かしてみました。但し、深夜はポンプ音がうるさいと山の神が怒るので停止します。また、試験の終わりには
①30cmの窓の開口部から室内にどれくらいのイソシアネートが侵入するか
②窓を閉めたらどうなるか
を測定してみました。

試験日時:2017.10.01(日) 5:30~21:55(所要16時間25分)
天気:晴れ、北微風、14℃、85%(正確でない)、1,019.6mb・・・4:00現在
   晴れ後曇り

<測定方法>
・基本的な測定については1日日の測定を参照して下さい。

・窓を30cm開いて室内に侵入するイソシアネート測定
部屋の中に侵入するイソシアネート

 窓際に置いた測定器を約80cm室内に後退させて測定を継続

 確認のために測定器を窓際に戻し、元に戻るか確認

 再度約80cm測定器を後退させたあと、窓を閉めて測定値の変化を見る








<測定結果>
・全体のデータ





















 今日もMax1.4ppbのイソシアネート基合計(TDI換算)が観測され、変動はあるが消える事無く出続けている。ほとんどの時間、ACGIHの作業環境許容濃度値1ppbを越えており、管理された工場の中の環境よりひどい状況である。このため、濃度の高い時刻には、私は頭痛や体がだるい、目にしみるといった症状が出る(グラフ赤枠の部分)。
 夜中には2時頃に喉が痒く咳で目が覚め、頭痛がした。

 TVOCは9時と11時頃にピークがあり、東寄りの風が吹く時で、我が家の東には雨が降らない限り大量の洗濯物や布団を干す家がある。

・室内に入り込むイソシアネートと窓を閉めた後の応答





















 測定器を室内へ約80cm後退させてみると、ゼロ(デジタル値の測定限界0.4ppb未満)となった。念のため窓際に戻すと元に戻った。再度室内へ移動すると、今度は低下したがゼロにはならなかった(テープの反応具合によって感度が変わるせいか?)。
 最後に測定器を室内へ約80cm後退させたままで、雨戸と窓を閉め切ってみると今度は3分後にはゼロに落ちた(0.4ppb未満)。
 明日、また同じ様に確認してみます。

<上記のケミカセット イソシアネートテープ反応画像>





開始→










                                     →終了






2017年10月11日水曜日

2階自室に入って来るイソシアネートとTVOCを自動測定(1日目)

 このところ孫の子守や保育園のお迎え、家事と忙しくまとまった時間が取れませんが、今朝起きると体調が悪いので、急遽測定器を準備して測定に取り掛かる事にしました。
玄関の外に出て見ると、柔軟剤臭はしませんでした。

試験日時:2017.09.30(土) 10:15~21:47(所要11時間32分)
天気:晴れ、北微風、14℃、83%(正確ではない)、1,014.4mb・・・5:30現在
   日中晴れたり曇ったり

<症状>
 今朝起きると口の中が酸っぱく、目やにも多く右のわき腹がチクチク痛みます。筋肉痛でなく神経性の痛みです。用心の為に家の中でも活性炭のマスクをしますが、試験途中では保護できない目がゴロゴロしてきました。異物感がしますが鏡で見ても何も入っていません。試験が終わる頃には複視(ピントは合っているがブレて見える)がひどくなり、文字が読みづらくなりました。

<測定方法>

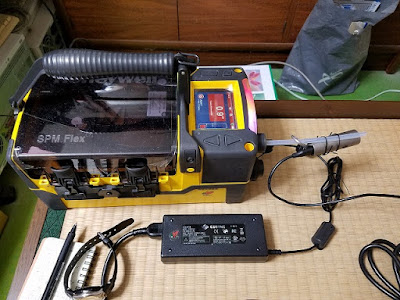

測定風景

2階自室の窓を30cm位開き、網戸越しに入る大気を測定。

左写真の様に撮影時点(17:56)では1.4ppb(アラーム1)を表示している。

測定器は写真の様に
①イソシアンート基(-NCO)の合計が測れるSPM Flex
②TVOCが測れるAtmotubeを使用。




<測定結果>


 イソシアネートは常に検出され、ピークで1.9ppbを記録した。米国ACGIH(アメリカ合衆国産業衛生専門官会議)の作業環境許容濃度値1ppb(8時間の時間加重平均)を常に越えている。この値はほとんどすべての作業者が毎日繰り返し暴露しても、有害な健康影響が現れないと考えられる化学物質の気中濃度を意味する。

 TVOCは日中高く、日没と共に低下する。試験開始の0.5ppmから低下しているのは、室内の閉め切った高い値から低い値の外気に対する応答が遅い為である。また、試験終了後に上がっているのは、閉め切った室内に戻した為である。

<上記のケミカセット イソシアネートテープ反応画像>
      ↓試験開始



          ↑ ↑テープが15分を待たずに送られたと思われる点(他の色の薄い所も同様)

                            ↓試験終了






SPM Flexに張り付いて見て居られなかったので、時刻の割り出しは諦めました。SPM Flexは前の機種(一定時間ごとにテープを送る)と異なり、テープが使用できない状況になると自動的に送られる仕組みです。
 ここでは、イソシアネート基に化学テープが確かに反応しており、光学系の読み取り異常では無い事を確認しました。

<網戸の影響を確認>

























網戸を通した事による大きな変化は無いと思われます。
